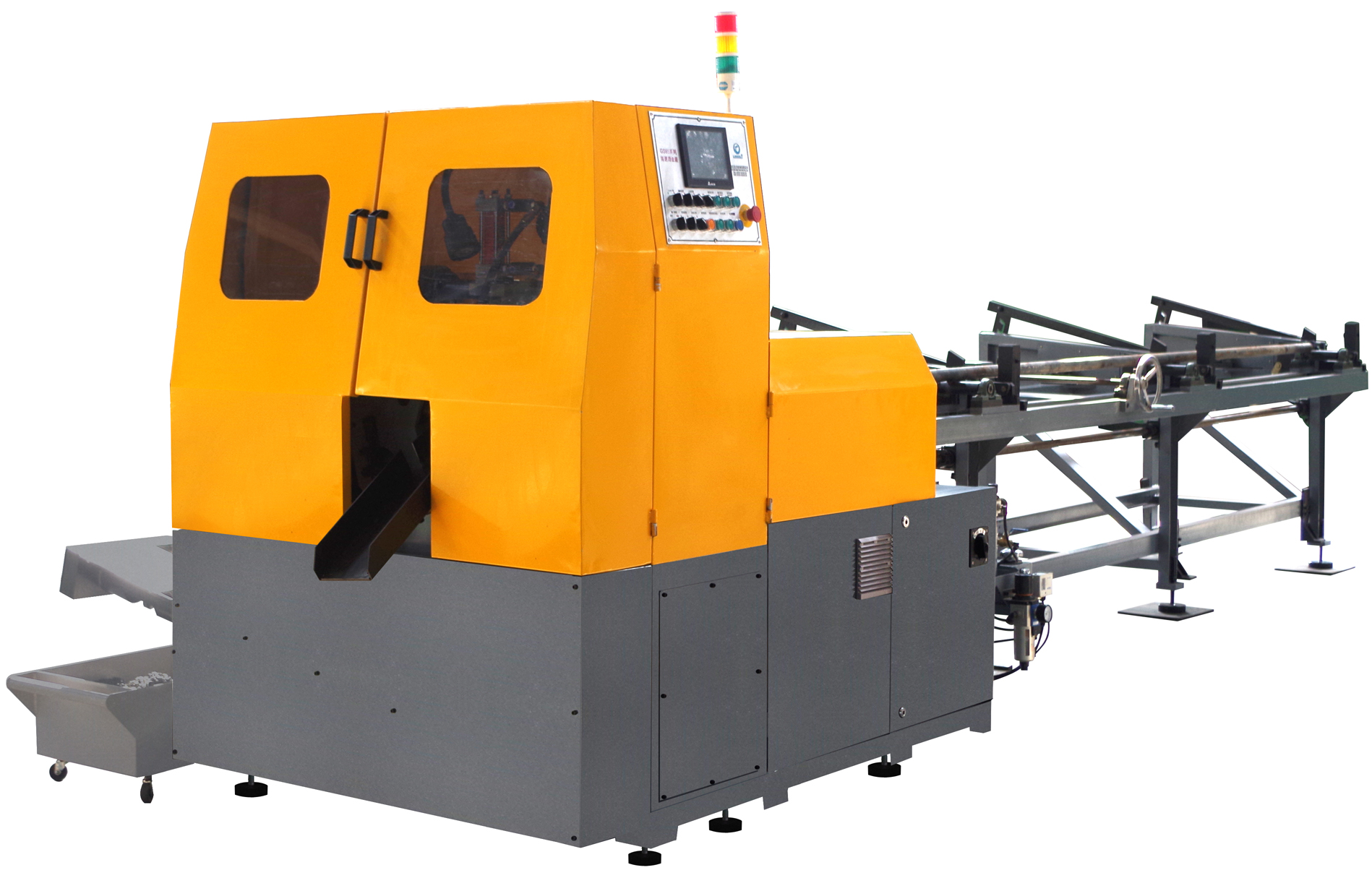

高速金属切断圆锯机
产品名称:高速金属切断圆锯机
产品说明:

特点:
1、精准
  锯片切削进给使用伺服马达,配合珠螺杆传动,确保片移等速性,增加切削之准确性与稳定度。
2、伺服送料
   伺服控制送料系,可成高速送素材高精度定位需求,以足切削尺寸精度的要求,
并达到加工素材的最少材料耗率。
3、自分料
   自成品分选设计,可余料成品分离,再配合自动计数功能,方便操作者管理生产数量。
4片加
    特殊设计片主轴组,可吸收片震及防止曲,增加其性,再加上特削除
背隙机
,可保持切削力量定,大幅延长锯寿提升加工品
5控界面
   使用控式人机界面,方便操作者行各工作定及使用机器,伺服控制,确保切削成品
准确性
可靠度。
6、自供料
   自供料系一次可多支素材,搭配控制系,可完全符合一次定,大量生之需求。
7、加油保
   集中滑,通PLC控制喷雾泵,有效地滑,锯齿喷雾。按
把原本复杂的加化,延整机寿


GS65
GS100
GS130
GS150
切断规格
圆形
Ф15 mm -Ф70 mm
Ф20 mm -Ф100 mm
Ф20 mm -Ф130 mm
Ф70 mm -Ф150 mm
方形
◇15mm-◇60mm
20mm-◇90mm
20mm-◇120mm
70mm-◇140mm
切段长度
5mm-9999 mm(重复送料)
5mm-9999 mm(重复送料)
5mm-9999 mm(重复送料)
5mm-9999 mm(重复送料)
前端切料
5 mm -40 mm
10 mm -40 mm
10 mm -40 mm
15 mm -40 mm
剩材长度
70mm-70+切断长度
70mm-70+切断长度
70mm-70+切断长度
70mm-70+切断长度
锯片规格
齿数
60,72,80
60,80,100
40,60,80
60,80,100
外径*内径*齿厚
Ф285*Ф32(Ф40)*2.0 mm
Ф360*Ф32(Ф40)*2.0 mm
Ф420*Ф40(Ф50)*2.7 mm
Ф460*Ф50*2.7 mm
锯片主轴
回转数
60-140 rpm(9段切断)
60-140 rpm(9段切断)
20-160 rpm(9段切断)
10-140 rpm(9段切断)
切断驱动
伺服电机+滚珠螺杆
伺服电机+滚珠螺杆
伺服电机+滚珠螺杆
伺服电机+滚珠螺杆
材料输送
切断送材速度
8-10m/min
8-10m/min
8-10m/min
8-10m/min
切割速度
4-12mm/s
4-12mm/s
4-12mm/s
4-12mm/s
送料驱动
伺服电机+滚珠螺杆
伺服电机+滚珠螺杆
伺服电机+滚珠螺杆
伺服电机+滚珠螺杆
送料方式
夹持送料
夹持送料
夹持送料
夹持送料
锯片主轴马达

AC7.5KW、4P
AC11KW、4P
AC15KW、4P
AC7.5KW、6P
油压马达

AC2.2KW、4P
AC3.8KW、4P
AC3.8KW、4P
AC4.0KW、4P
油压箱容量

60Liter
60Liter
100Liter
150Liter
机械尺寸
长*宽*高
2230 *1735*1700 mm
2300*2000*1900mm
2310*2200*1920mm
2500*2400*2000mm
机械重量

1700kg
2100kg
2500kg
3000kg
