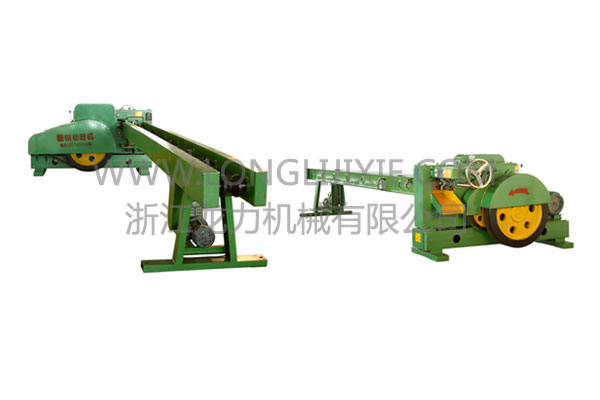

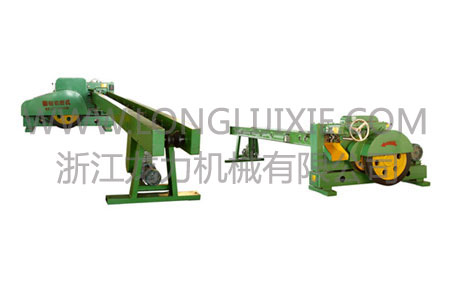

YQ系列圆钢切断机
产品名称:YQ系列圆钢切断机
产品说明:
用途和特点:该机型是一种应用较为广泛,且结构简单,操作方便的圆钢切断机械;该机型的机体是用钢板焊接而成,使该机型更加坚固耐用。
工作原理:利用三相异步电机驱动偏心轴旋转,由偏心轴旋转带动连杆,连杆带动连座,连座将动模刀口一并带动;定模刀口经固紧螺栓固定在机体上;棒料经送料架进入料口,由于受到动模刀口的横向剪切力而被剪断。此外,该机型还设有顶针机构,该机构可以精确的控制切料的长度(mm)。

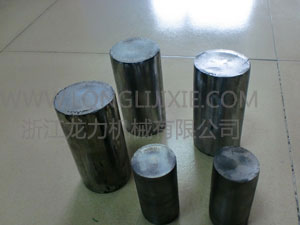

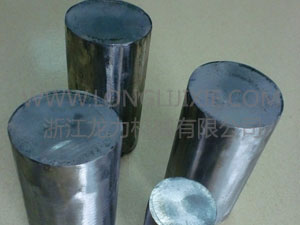

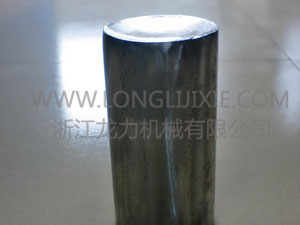

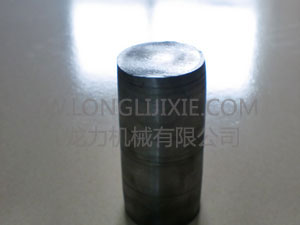

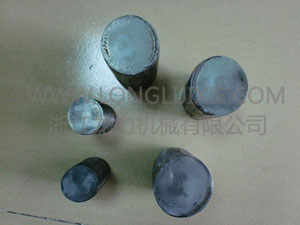

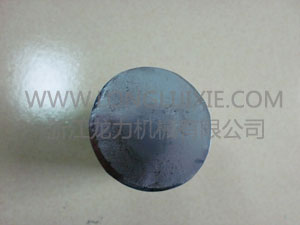

用该机型剪切的圆钢可以降低加工成本,提高生产效率,加工精度高等优点。


  YQ35 YQ45 YQ60 YQ70 YQ80 YQ90 YQ100  YQ110
最大剪切力 KN 50 65 160 210 315 450 500 630
剪切最大直径 mm φ10-φ35 φ10-φ45 φ15-φ60 φ20-φ70 φ25-φ80 φ30-φ90 φ30-φ100 φ30-φ110
剪切速度m/min 42 36 30 25 20 20 16 13
行程s/min 52 60 70 80 90 104 95 110
挡料范围mm 32-200 45-250 52-250 52-250 52-250 52-250 52-250 52-350
断面倾斜度 ≤4 ≤4 ≤4 ≤4 ≤4 ≤4 ≤4 ≤4
断面圆度 0.92 0.92 0.92 0.92 0.92 0.92 0.92 0.92
剪切重量误差g ±5 ±8 ±10 ±12 ±15 ±20 ±20 ±15
主电机 型号 Y132S-4 Y160M-6 Y160L-6 Y180L-6 Y200L2-6 Y225M-6 Y250M-6 Y250M-6
功率KW 5.5 7.5 11 15 22 30 37 45
主机尺寸 1750*1200*950 2000*1200*960 2100*1400*1150 2270*1500*1420 2700*1500*1420 2800*1600*1650 3000*1600*1550 3200*1650*1700
自动送料机 型号 Y90S-4 90L-4 90L-4 90L-4 Y100L1-4 Y1112M-6 Y1112M-6 Y1112M-6
功率kw 1.1 1.5 1.5 1.5 2.2 2.2 2.2 2.2
尺寸 4600*850*590 5100*1000*750 5100*1000*880 5100*1000*990 5100*1000*1010 5100*1000*1010 5100*1000*1070 5500*1000*1130
减速机 型号 WPDA80 WPDA100 WPDA100 WPDA100 WPDA120 WPDA135 WPDA120 WPDA135
速比 1:15 1:15 1:15 1:15 1:15 1:15 1:15 1:25
手动送料架外形尺寸 4200*1000*755 4200*1000*755 4600*1000*875 4600*1000*840 4600*1000*1000 4600*1000*1000 4600*1000*1030 4600*1100*1150




YQ系列圆钢切断机
